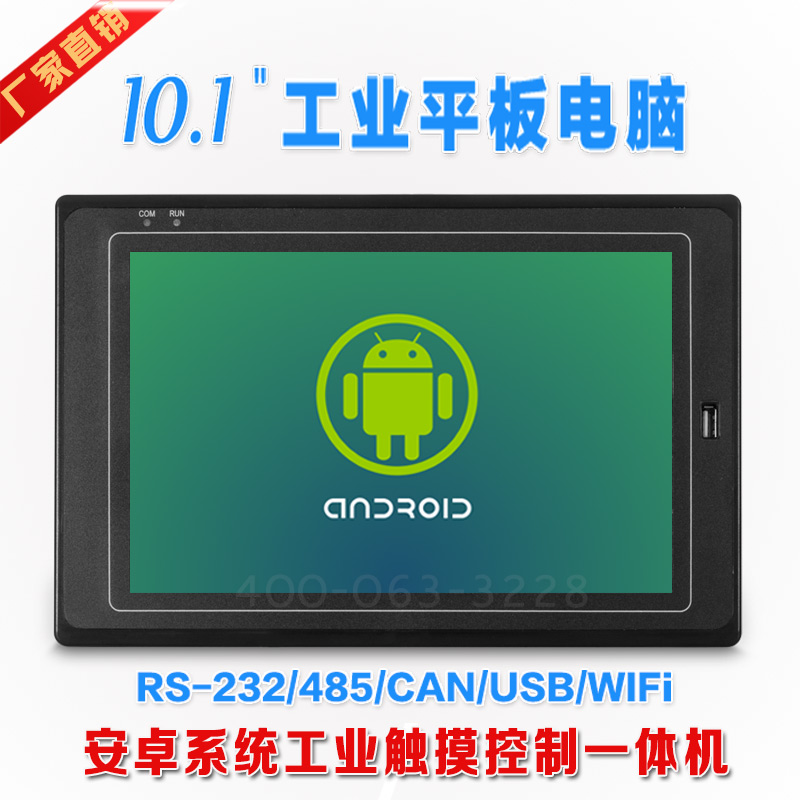

10.1寸安卓Android工业平板电脑-电阻屏

更新:2017-10-17 11:36:14      点击:
  • 品牌:   wq/微嵌
  • 型号:   WAR_101R
  • 在线订购
产品介绍
10.1寸安卓系统嵌入式触摸屏,Android工业平板电脑 电阻屏硬件概述:

产品型号

WAR_101R

基本参数

● 处理器(CPU):三星的 S5P4418,四核 Cortex A9 架构,主频 1.6GHZ

●  内存:1GB 的 DDRⅢ

●  Flash:8GB 的 EMMC

显示屏

●   尺寸:10.2 inch(英寸)

●   分辨率:1280×800 高清

●   宽温型,1600万色

●   LED 背光:寿命>25000 小时

触摸屏

电阻屏

硬件接口



●  四路带隔离的 3 线 RS-232 串口(COM1,COM2,COM3,COM4),其中二路(COM1、COM2)可以作为 RS-485 总线接口

●  一路带隔离的 CAN总线接口。标版不带, 需要选配

●  一路内置wifi接口。 标版不带, 需要选配

● 一路 USB Device 接口,支持 Activesync 和 PC 机同步通信和联调应 用程序

●  两路 USB Host 接口,支持鼠标、键盘、U 盘等设备

●   一路 100M 的以太网络接口

●   SD/MMC 接口,支持 SD 卡和 MMC 卡

●   堪称完美支持eclipse

● 音频输出接口

●  DC12V~24V,带隔离电源输入接口,可靠性更高

操作系统

Andriod 4.4.2

防护等级

IP65(前面板)

工作环境

● 工作条件:12V DC(12V 是推荐值,可以 12V~24V 供电),600mA

● 工作温度:-10~55°C

● 工作湿度:10~90%RH

产品规格

●  结构:塑料或金属外壳

● 电源:12~24V (推荐 12V)

● 外形尺寸:275x181x42(单位mm)

● 安装开孔尺寸:266x171(单位mm)

应用领域

● 工业控制,检测设备,仪器仪表,安全监控,医疗器械,智能终端 等产品嵌入式高端应用

●  支持 CAN 方便客户构建现场总线网络

软件支持

●  新增 Flash 掉电保护功能

● 支持 JAVA 、QT、C#编程开发应用程序

●  用户可方便设定开机界面

● 可通过 app 支持屏幕旋转(0°、90°、180°、270°)



2、10.1寸安卓系统嵌入式触摸屏,Android工业平板电脑 电阻屏接口定义:



    1、RS-485 接口 COM1-A

    2、RS-485 接口 COM1-B

    3、 GND

    4、 RS-485 接口 COM2-A

    5、 RS-485 接口 COM2-B

    6、 RS-232 接口 COM4-TX

    7、 RS-232 接口 COM4-RX

    8、 RS-232 接口 COM3-TX

    9、 RS-232 接口 COM3-RX

    10、 GND

    11、 CAN+接口

    12、 CAN-接口


    1、 USB 从机接口(USB Device)

    2、 USB 主机接口(USB host)

    3、 立体音频接口

    4、 RS-232 COM1 和 COM2 接口(带隔离)

2.1  RS-232 接口:

  WAR_102R 单板电脑有四路带光隔离串口,支持最高波特率 115200bps。对应的设备号为 COM1 ~ COM4。注意:COM1、COM2 有两种输出方式 RS-232 和 RS-485, 侧边的 DB9 座是 RS-232 输出方式。底面的是 RS-485。两者只能选一使用,不用的不要连 接即可。

2.RS-485 接口:

    RS-485 接口对应的设备号为 COM1、COM2。和 DB9 的 RS-232 接口是同一个UART 端口(只是不同的输出方式)。内部有 120 欧终端电阻。

2.CAN Bus 接口:

    单板电脑上提供一个 CAN-Bus 接口和 CAN-Bus 的驱动程序,支持最高 1Mbps 波特率。 如果用户需使用 CAN-Bus,需要另外选配。注意:CAN-H 和 CAN-L 之间内部已连接 120 欧终端电阻。

    使用方法请参考光盘附带的《CAN 驱动使用说明》。

2.4 电源接口:

    电源接口如下图 3 所示:


3、10.1寸安卓系统嵌入式触摸屏,Android工业平板电脑 电阻屏外观尺寸:

    外型尺寸:275x181x42(单位mm)

    安装开孔尺寸:266x171(单位mm)




    10.1寸安卓系统嵌入式触摸屏,Android工业平板电脑 电阻屏界面:


Eclipse开发Android应用程序

工作条件:
  1. 工作温度:-10℃-55℃
  2. 存储温度:﹣20℃-70℃
  3. 工作湿度:20%RH –95%RH,不可结露
应用领域:
  1. 适用于智能家居、环保检测、工业控制、车载系统、安全监控、仪器仪表、医疗器械、检测设备等各个方面。
  2. 支持CAN方便客户构建现场总线网络。
