电镀废水处理系统基于工业平板电脑的监控解决方案

2019-08-26 16:02:25      点击:

一、需求分析

随着电镀工业的快速发展和环保要求的日益提高,对电镀废水的处理要求越来越高,企业投入的成本以及设备保养维修费用也越来越大。如何在控制成本投入的情况下提高工作效率是电镀企业所需要面临的问题。广州微嵌科技有限公司针对电镀企业目前面临的困境,为其提供一套集监管、控制、预警、报警于一体的一站式电镀废水处理远程监控解决方案。

二、方案介绍

电镀废水处理远程监控解决方案广州微嵌的安卓工业平板为媒介,以现场PLC以及各种传感器、控制器为基础,实现废水处理运行情况的实时监测、运行数据的可靠存储与查询、风险预警、故障报警等。



该解决方案采用安卓系统工业电脑上的4G,GPRS通讯方式,数据采集不受距离限制,同时支持远程定位,解决污水处理厂过于分散不便于集中管理的难题。

用户可根据该系统平板自行开发应用程序,通过应用程序进行远程管控,为企业建立一个生产运行监控管理的综合化信息平台,使运营管理向专业化、实时化、高效化和智能化方向发展。


四、物联网通讯设备介绍

1. 功能介绍

实现工业设备远程控制

实现工业设备数据远程采集

实现设备运行参数远程修改

实现PLC远程本地化操作

实现跨领域/设备综合远程化管理

  1. 特点介绍

超强的环境适应能力:WIFI、GPRS、以太网等各种通讯方式自由选择,并且适应各种复杂的工业环境。

强大的协议解析能力:支持标准Modbus协议,可同时兼容西门子、三菱、合利时、欧姆龙、施耐德等各品牌各型号PLC。

极强的稳定性:本产品支持断线重连,异常回复,系统自监控,确保设备实时在线,确保价款系统正常运行。

极简易的安装方式:设备体积小巧且采用嵌入式安装方式。

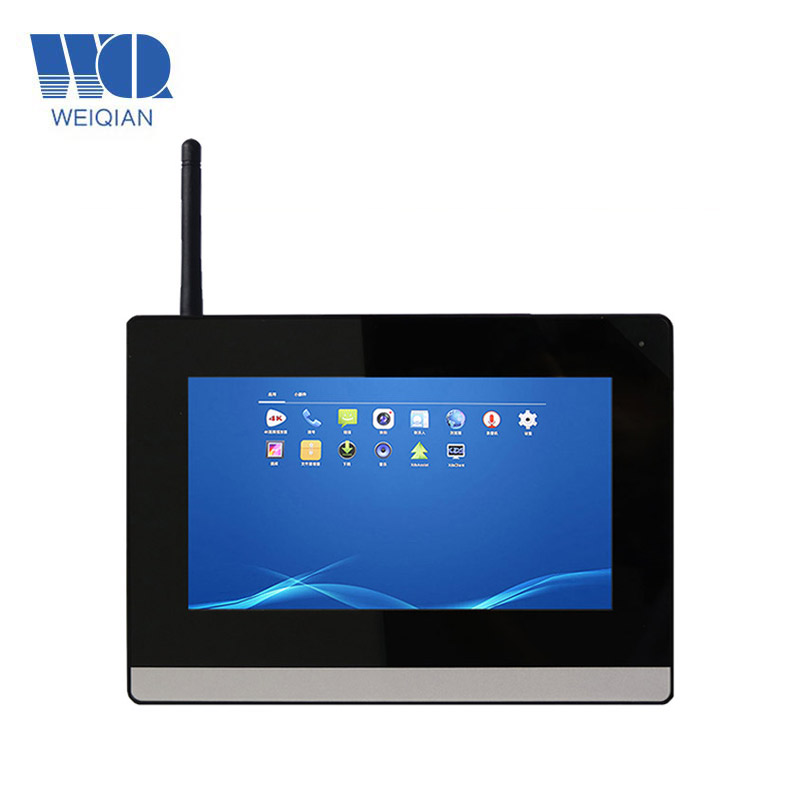

产品型号 WAR-070C-SS10
基本参数  处理器(CPU):四核 Cortex®-A9 架构,最高主频 1.4GHz
 内存:1GB 的 DDR3
 Flash:8GB 的 NandFlash
显示屏  尺寸:7 inch(英寸)
 分辨率:1024×600
 宽温型,1600 万色或 24 位真彩
 LED 背光:寿命>25000 小时
触摸屏 可选:电容/电阻式触摸屏

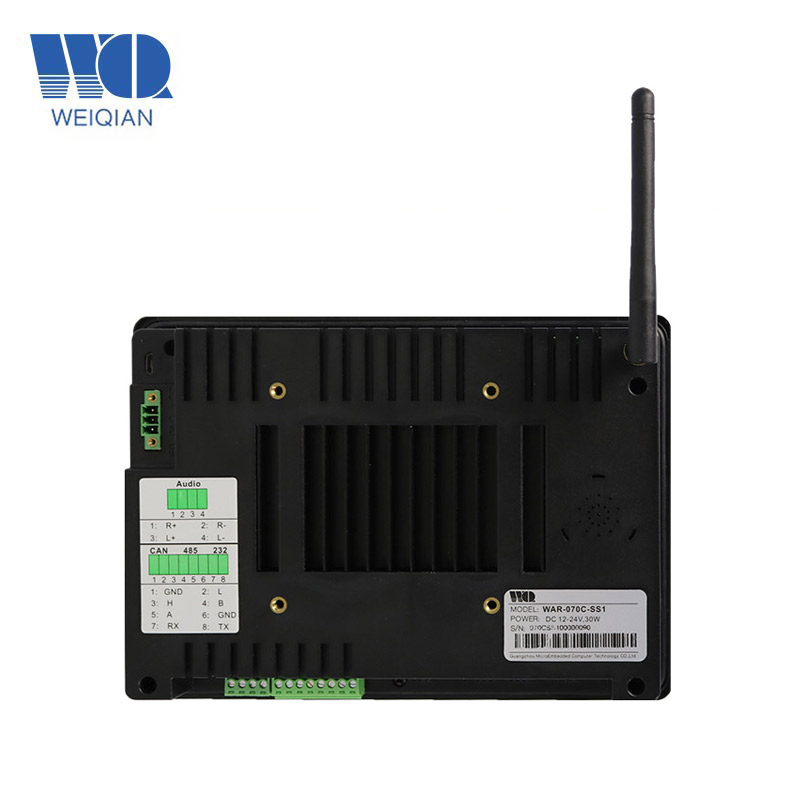

硬件接口  一路 DB9(COM1)接口
 一路 3 线 RS-232 串口(COM2)
 一路 RS-485 接口(COM3)。
 一路带隔离的 CAN 总线接口(选配)
 一路外置天线接口
 一路 USB Device 接口,支持 ADB 和 PC 机同步和联调应用程序
 两路 USB Host 接口,支持鼠标、键盘、U 盘等设备
 一路 100M 以太网络接口
 一路 SD/MMC 接口,支持 TF 卡
 一路音频输出接口
 一路扬声器接口
 一路 4G 通信卡接口
 一路 DC12V~24V 电源输入接口
 可选配内置 4G、 wifi 及蓝牙模块,标配不带
操作系统 Android 4.4.2
防护等级 IP65(前面板)
工作环境  工作条件:DC12V ~ 24V(推荐 24V)
 工作温度:-10~60℃ 保存温度:-20~85℃
 工作湿度:10~90%RH
产品规格  结构:塑料外壳
 面板尺寸:206.00×142.00 (mm)
 机柜开孔:195.6×131.6 (mm)
应用领域  工业控制,检测设备,仪器仪表,安全监控,医疗器械,智能终端
等产品嵌入式高端应用
 支持 CAN 方便客户构建现场总线网络
软件支持  支持 Eclipse、Android Studio、QT Creator、Visual Studio 2015/2017
开发,支持 JAVA/C/C++/C#等语言
 用户可方便设定开机界面
