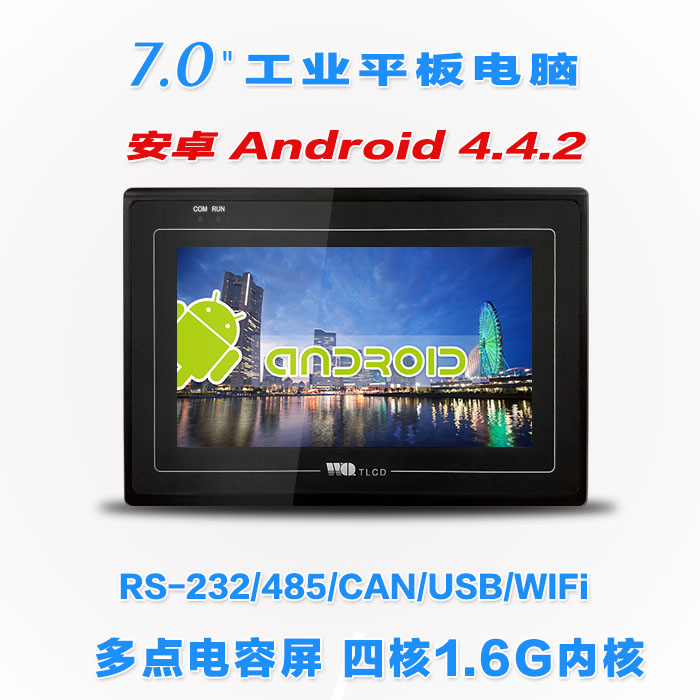

7寸Android安卓工业平板电脑--电容式

更新:2017-10-17 11:37:34      点击:
  • 品牌:   wq/微嵌
  • 型号:   WAR_070
  • 在线订购
产品介绍
7寸Android安卓工业平板电脑--电容式硬件概述:
  • 液晶屏: 7"TFT真彩液晶屏,分辨率1024×600
  • 触摸规格: 工业电容屏,100万次以上(笔尖0.8m㎡打键荷重250克力,打键速度2次/秒)
  • CPU: 4核1.6G 是基于32位RISC架构设计,它采用28nm技术工艺
  • RAM:运行内存 1G DDR3
  • FLASH: EMMC  8G
  • 系统版本号:Android 4.4.2
  • I/O接口:
  1. 四路带隔离的3线RS-232串口(COM1,COM2,COM3,COM4),其中二路(COM1、COM2)可以作为RS-485总线接口;
  2. 一路USB Device接口,支持Activesync和PC机同步通信和联调应用程序;
  3. 两路USB Host接口,支持鼠标、键盘、U盘等设备;
  4. 一路100M 的以太网络接口;
  5. SD/MMC接口,支持SD卡和MMC卡;
  6. 音频输出接口;
  7. DC12V~24V,带隔离电源输入接口,可靠性更高;
  • 其他
  1. 内置RTC实时时钟(可断电保护)
  2. 内置蜂鸣器,提供函数控制发声;
  3. 防浪涌、防雷击、防反接、过流保护、宽电压;

详细技术参数:

产品型号

WAR_070C

 基本参数

● 处理器(CPU):三星的 S5P4418,四核 Cortex A9 架构,主频 1.6GHZ

●  内存:1GB 的 DDRⅢ

●  Flash:8GB 的 EMMC

显示屏

●   尺寸:7 inch(英寸)

●   分辨率:1024×600  高清

●   宽温型,1600 万色

●   LED 背光:寿命>25000 小时

触摸屏

电容屏




硬件接口

●  四路带隔离的 3 线 RS-232 串口(COM1,COM2,COM3,COM4),其中二路(COM1、COM2)可以作为 RS-485 总线接口

●  一路带隔离的 CAN总线接口。标版不带, 需要选配

●  一路内置wifi接口。 需要选配

● 一路 USB Device 接口,支持 Activesync 和 PC 机同步通信和联调应 用程序

●  两路 USB Host 接口,支持鼠标、键盘、U 盘等设备

●   一路 100M 的以太网络接口

●   SD/MMC 接口,支持 SD 卡和 MMC 卡

● 音频输出接口

●  DC12V~24V,带隔离电源输入接口,可靠性更高

操作系统

Andriod 4.4.2

防护等级

IP65(前面板)


工作环境

● 工作条件:12V DC(12V 是推荐值,可以 12V~24V 供电),600mA

● 工作温度:-10~55°C

● 工作湿度:10~90%RH

产品规格

●  结构:塑料外壳

● 电源:12~24V (推荐 12V)

● 外形尺寸:206 x 142(单位mm)

● 安装开孔尺寸:195.6 x 131.6(单位mm)

应用领域

● 工业控制,检测设备,仪器仪表,安全监控,医疗器械,智能终端等产品嵌入式高端应用

●  支持 CAN 方便客户构建现场总线网络

软件支持

●  新增 Flash 掉电保护功能

● 支持 JAVA 、QT、C#编程开发应用程序

●  用户可方便设定开机界面

● 可通过 app 支持屏幕旋转(0°、90°、180°、270°)



 7寸安卓工业平板电脑 Android电容工业触摸屏一体机界面:

接口定


1.1.1、端口位置图:

    1、CANL 接口                            2、CANH 接口
    3、GND                                     4、RS-232 接口 COM3-RX
    5、RS-232 接口 COM3-TX         6、RS-232 接口 COM4-RX
    7、RS-232 接口 COM4-TX         8、RS-485 接口 COM2-485B
    9、RS-485 接口 COM2-485A     10、GND
    11、RS-485 接口 COM1-485B   12、RS-485 接口 COM1-485A
1.1.2、RS-232 接口:
  Android 工业平板电脑有四路串口,支持最高波特率 115200bps。对应 Android 驱动的设 备号为 COM1 ~ COM4。注意:COM1、COM2 有两种输出方式 RS-232 和 RS-485。
1.1.3、RS-485 接口:
  RS-485 接口对应 Android 的设备号为 COM1、COM2。和 COM1/2 的 RS-232 接口是同 一个 UART 端口(只是不同的输出方式)。
1.1.4、CAN Bus 接口:
  Android 工业平板电脑上提供一个 CAN-Bus 接口,支持最高 1Mbps 波特率。  如果用户 需使用 CAN-Bus,需要另外选配。注意:CAN-H 和 CAN-L 之间内部没有终端电阻,用户 需根据实际情况添加一个 120 欧终端电阻。
1.1.5、电源接口:

Eclipse开发Android应用程序

工作条件:
  1. 工作温度:-10℃-55℃
  2. 存储温度:﹣20℃-70℃
  3. 工作湿度:20%RH –95%RH,不可结露
应用领域:
  1. 适用于智能家居、环保检测、工业控制、车载系统、安全监控、仪器仪表、医疗器械、检测设备等各个方面。
  2. 支持CAN方便客户构建现场总线网络。
